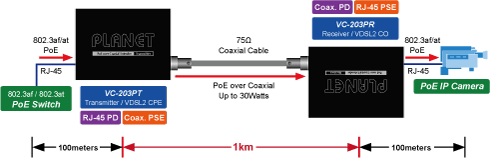

Seria PLANET VC-203Px a lui PoE over Coaxial Extender este proiectată să extindă transmisia IP Ethernet și să injecteze puterea pe un cablu coaxial existent pentru o distanță de până la 1000m (3280ft) la PoE IP camera, PoE Wireless AP și orice dispozitiv 802.3af / (PD).
VC-203Px este alcătuit dintr-un set de transmițătoare și receptor care poate funcționa în pereche fără adaptor de alimentare și oriunde în infrastructura de rețea. Soluția conține două produse noi:
■ VC-203PT : 1 port 10 / 100TX PoE PD + 1-port BNC PoE pe coaxial PSE Extender - Transmițător
■ VC-203PR : 1-port 10 / 100TX PoE PSE + Poarta BNC cu 1 port pe PD Extender Coaxial PD - Receiver
|
| |
| & Nbsp; |
| |
|
| |
| & Nbsp; |
| |
| | Transmițător | | | RJ-45: 802.3af / la PoE In
Cablu UTP, până la 100m | | | DC | | | PoE | | | DC | | | | & Nbsp; | | | Putere peste Coaxial
Bazat pe IEEE 802.3at de înaltă putere pe Ethernet și până la 25 wați de ieșire de energie, PLANET PoE pe soluția coaxială de extindere elimină necesitatea unei surse suplimentare de la distanță, permițând în același timp o singură sursă de PoE, cum ar fi un switch de rețea PoE, atât transmițătoarele, cât și aparatul foto la distanțe lungi. Această caracteristică elimină nevoia de surse de alimentare locale și la distanță.
Performanță operațională stabilă în medii dificile
Plăcile VC-203PT și VC-203PR reprezintă o soluție combinată perfectă pentru extinderea transmisiilor de date și de putere pe distanțe lungi pentru locuri precum depozite, parcări, campusuri, cazinouri și multe altele. Acestea pot funcționa stabil în intervalul de temperaturi de la -40 la 75 grade C, ceea ce permite utilizatorilor să aplice în mod convenabil dispozitivul în aproape orice locație a rețelei. | | |
Aplicațiile VC-203PT și VC-203PR
VC-203PT, care funcționează cu VC-203PR, se poate împărți în patru tipuri diferite de combinații. VC-203PT poate fi alimentat fie de la un adaptor extern de alimentare DC, fie de la un comutator PoE de mare putere. Puterea de ieșire a VC-203PR este selectabilă - ieșire PoE la dispozitivele PoE Power Devices (PD) sau DC la dispozitivele non-PoE.

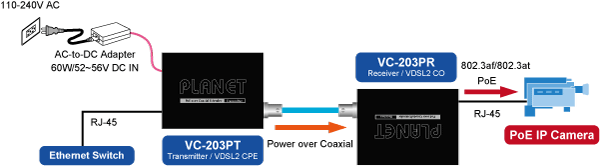

Tip 1 - VC-203PT cu adaptor de alimentare 52 ~ 56V și VC-203PR cu PoE putere cellpadding = "0" cellspacing = "0"> | | | Intrare de alimentare | | | Puterea de ieșire | | | | & Nbsp; | | | | | | | & Nbsp; | | |

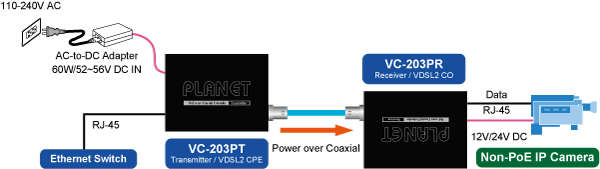

Tip 2 - VC-203PT cu adaptor de alimentare 52 ~ 56V și VC-203PR cu ieșire DC
< = "1" cellpadding = "0" cellspacing = "0"> | | | Intrare de alimentare | | | Puterea de ieșire | | | | & Nbsp; | | | | | | | & Nbsp; | | |

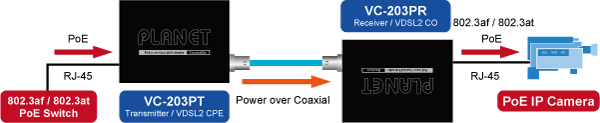

Tip 3 - VC-203PT cu PoE putere de intrare și VC-203PR cu PoE putere
| | Intrare de alimentare | | | Puterea de ieșire | | | | & Nbsp; | | | | | | | & Nbsp; | | |
Tip 4 - VC-203PT cu PoE putere de intrare și VC-203PR cu Ieșire DC
Portul fizic - 1 x 10 / 100Base-TX Interfață cupru RJ-45 (PoE IN) transmițător de date)
Putere peste Ethernet - Eliminarea cablului de alimentare cu PoE pe coaxial
- la 1km cu 5C2V / RG6 75Ωcable
- Compatibil cu IEEE 802.3af / IEEE 802.3at Power over Ethernet pe portul RJ-45
- Suporta PoE Power pana la 30.8 wați și Coaxial Distance)
Caracteristicile layerului 2 - li> Previne pierderi de pachete cu presiune de spargere (jumătate duplex) și control IEEE 802.3x pentru întreruperea cadrelor cadru (full duplex)
Caracteristici VDSL2 Designul unei cutii, selectabil prin intermediul comutatorului DIP - Definește planurile asimetrice (Band Plan 998) și planurile simetrice pentru transmiterea semnalelor în amonte și în aval
Caz intern / instalare - Protecție pentru carcase metalice IP30
- Sursă de alimentare flexibilă, fie DC sau PoE de intrare externă
- Suportă protecția EFT 2000 VDC pentru linia de alimentare
- Suportă 2000 Protecție VDC Ethernet ESD
- -40 până la 75 ° C temperatura de funcționare
| | |
| Specificații hardware |
| Interfață |
Copper:
10/100Base-TX RJ-45
Auto-negotiation/auto-MDI/MDI-X
802.3at/af PoE Input
Coaxial:
BNC, female
Power over Coaxial output
DC Socket(Optional):
52~56V DC input
DIP-Switch:
2-position DIP Switch
■ Selectable CO or CPE mode
(Default: CPE)
■ Selectable Band plan: asymmetric or symmetric
(Default: asymmetric) |
| Indicatoare LED |
| LED is Green in Color: |
|
|
|
| Protecția ESD |
2KV DC |
| Protecția EFT |
2KV DC |
| împrejmuire |
IP30 metal case |
| Instalare |
Wall mount or DIN rail with optional kit |
| Dimensiuni (L x Î x H) |
94 x 70.3x 39.2 mm |
| Greutate |
288g |
| Cerinte de putere |
■ RJ-45 PoE Input: 802.3at/af 44~57V DC
■ DC Input: 52~56V DC
|
| Putere peste Ethernet / Coaxial |
| PoE Standard |
IEEE 802.3at Type 2
IEEE 802.3af |
| Interfața PSE |
BNC
44~57V DC
(Depending on what the DC/PoE Power Input is) |
| PD Interface |
RJ-45, both Mid-Span and End-Span
Input Range: 44~57V DC |
| Ieșire de ieșire DC |
- |
| Max. PoE Buget |
Power Input by PoE
BNC : 25 watts
Power Input by DC
BNC : 30 watts |
Performanță *
(Downstream / Upstream) ** |
Distance |
|
| Conformitatea standardelor |
| Respectarea standardelor |
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3af Power over Ethernet (802.3at Type 1)
IEEE 802.3at Power over Ethernet (802.3at Type 2) |
| Reglementarea conformității |
FCC Part 15 Class A, CE |
| Mediu inconjurator |
| Temperatura |
| Operating: | -40 ~ 75 degree C |
| Umiditate |
| Operating: | 5 ~ 95% (non-condensing) |
| * Rata efectivă a datelor va varia în funcție de calitatea firelor de cupru și de factorii de mediu. |
| ** Implicit Downstream VC-203PR la VC-203PT; Upstream VC-203PT la VC-203PR. |
